CNC-fræser CORMAK C2141 ATC (2100 × 4200 mm)

Maskinbeskrivelse

1. Arbejdsbord

Sektioneret arbejdsbord med fire uafhængige vakuumsektioner, fremstillet af stive og slidstærke HPL-plader.
Hver sektion er udstyret med huller, hvor vakuum fra vakuumpumpen tilføres via et rørsystem.
De primære vakuumhuller er forsynet med afdækninger, som gør det muligt at fastspænde materialer i forskellige formater.
Arbejdsbordets overflade er udformet med et kanalsystem, der sikrer ensartet fordeling af vakuum over hele bordets areal.
Bordet har desuden spor til manuel fastspænding af materialer.

2. HQD-spindel

Børsteløs spindel fra den anerkendte producent HQD, høj kvalitet, 9 kW effekt, frekvensstyret og med overbelastningsbeskyttelse.
Elektrospindlen er udstyret med et innovativt luftkølingssystem.
Forberedt til automatisk værktøjsskift (ATC), hvilket reducerer bearbejdningstiden ved at eliminere stop til manuel værktøjsskift.
Automatiseringen gør det muligt at anvende alle værktøjer i produktionsprocessen uden genkalibrering og uden afbrydelse af produktionscyklussen.

3. Drev

Energieffektive Leadshine servodrev i høj kvalitet, 1500 W med højt holdemoment (dobbelt på Y-aksen).

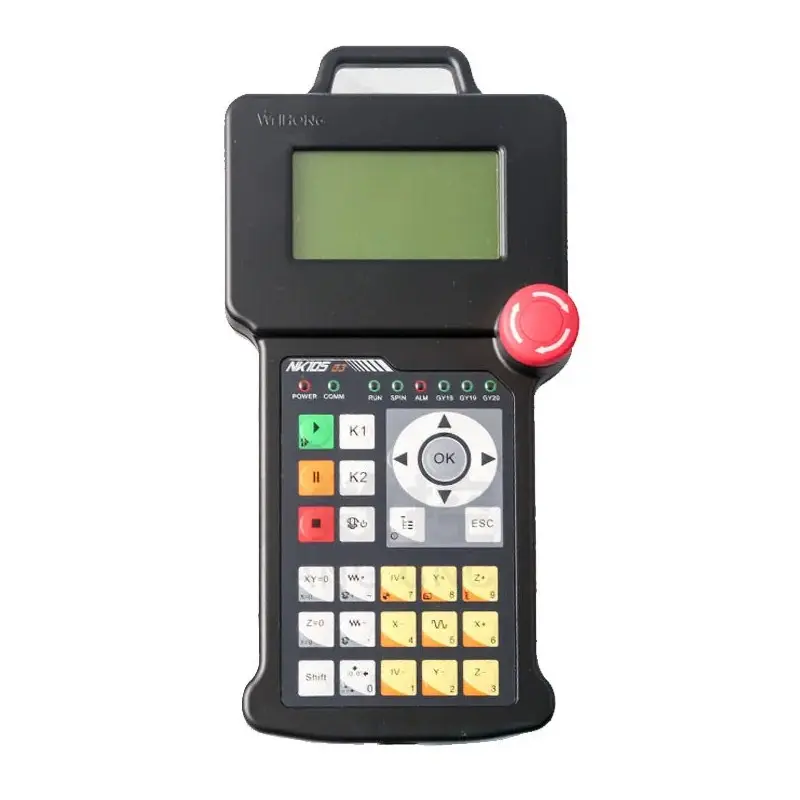

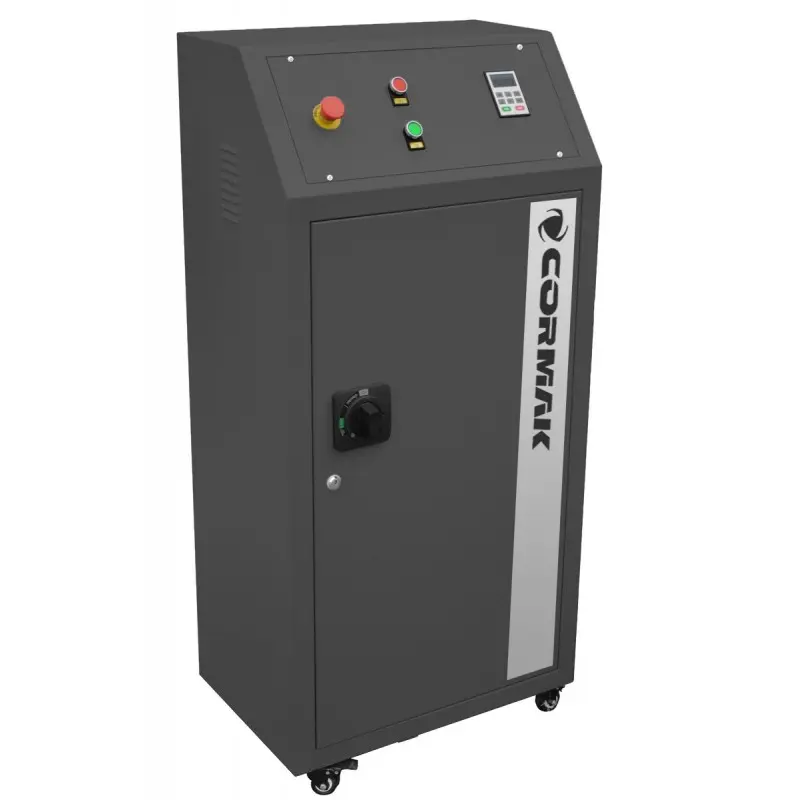

Styret via den digitale controller NK-105 G3, som sikrer høj bearbejdningskvalitet ved samtidig høje arbejdshastigheder i alle retninger.
Børsteløse servomotorer på X- og Y-akserne overfører kraft via højkvalitets planetgear.
Z-aksen, hvor præcis positionering er afgørende, drives af en forstærket kugleskrue.
Bevægelsen af portalen langs X- og Y-aksen sker via HIWIN føringsskinner og skråtfortandede tandhjul, fremstillet af hærdet og varmebehandlet stål, hvilket sikrer lang levetid og driftssikkerhed.
Professionelle HIWIN trapezskinner anvendes på alle akser og gennemgår kontrol og test i alle monteringsfaser.
Maskinen er udstyret med et centralt, vedligeholdelsesfrit smøresystem til de vigtigste bevægelige komponenter (føringsvogne og kugleskrue), hvilket sparer tid og beskytter kritiske dele.

4. Konstruktion

Den bevægelige portalkonstruktion er fremstillet af støbejern, hvilket giver ekstrem høj stivhed og effektiv dæmpning af vibrationer under bearbejdning.
Den stive bordkonstruktion i ribbestål eliminerer vibrationer under produktionsprocessen.

5. Værktøjsmagasin – 8 værktøjer + værktøjsmåler

Maskinen er udstyret med et lineært værktøjsmagasin med 8 positioner, ISO30-konusser samt ER32-spændetænger.
Inkluderede værktøjsholdere: ISO30 samt spændetænger til værktøjer i følgende størrelser:
1/2″ – 6 stk.; 1/8″ – 2 stk.; 3–4 mm – 2 stk.; 5–6 mm – 4 stk.; 7–8 mm – 2 stk.; 9–10 mm – 2 stk.
Hver CNC-fræser er udstyret med en præcis værktøjshøjdesensor på Z-aksen, som eliminerer behovet for gentagne målejusteringer efter hvert værktøjsskift.

6. Vakuumpumpe og spånsugningsfod (ekstraudstyr)

Anvendelse af vakuumpumpe øger fastspændingskraften markant, så emnet ikke forskyder sig under bearbejdning.
4 uafhængige vakuumsektioner.
Den pneumatisk bevægelige spånsugningsfod, monteret ved spindlen, muliggør tilslutning af ethvert spånsugningsanlæg og sikrer ren bearbejdning, høj sikkerhed og uændret præcision.

Tekniske specifikationer
